Systèmes d'acquisition de données
SCAD5 Web est un système autonome permettant le suivi d’un ensemble de paramètres sensibles et la retransmission des alarmes en cas de dépassement des valeurs.
Les paramètres contrôlés sont notamment : la température, l’humidité, la pression, le taux de CO2, le niveau d’azote, la conductivité, la limite inférieure d’explosivité (environnements ATEX) ou de tout autre mesure issue de vos équipements climatiques ou locaux.
Les données sont stockées en local puis rapatriées de manière automatique sur le serveur.
Les résultats obtenus peuvent être exploités d’une manière intuitive et conviviale depuis tout PC équipé d’un simple navigateur.
Les paramètres contrôlés sont notamment : la température, l’humidité, la pression, le taux de CO2, le niveau d’azote, la conductivité, la limite inférieure d’explosivité (environnements ATEX) ou de tout autre mesure issue de vos équipements climatiques ou locaux.
Les données sont stockées en local puis rapatriées de manière automatique sur le serveur.
Les résultats obtenus peuvent être exploités d’une manière intuitive et conviviale depuis tout PC équipé d’un simple navigateur.
Les points forts du système de monitoring SCAD5 Web :
- La conformité à la réglementation du 21 CFR part 11
- Système d’acquisition totalement indépendant des équipements contrôlés afin de permettre l’acquisition des données même en cas de panne de l’équipement
- Enregistrement des données et gestion des alarmes maintenus en cas d’arrêt du serveur ou de coupure réseau
- La visualisation des mesures et la détection des alarmes en temps réel
- Gestion automatique de l’enregistrement et de l’archivage des données par le système
- Système livré totalement configuré (aucune configuration logicielle nécessaire)
- Système évolutif et ouvert tant au niveau du nombre de voies traitées que des fonctions souhaitées
- Ensemble des composants logiciels installé uniquement sur le serveur
- Aucun utilitaire à installer sur les postes clients : accès à toutes les fonctions du logiciel depuis un simple navigateur Internet
- Possibilité de gérer les équipements de plusieurs services (appelés Secteurs dans SCAD5 Web) selon le profil d’autorisation
- Navigation dans l’interface à partir des plans des bâtiments
- Les mises à jour installées sur le serveur sont immédiatement prises en compte à l’issue de la connexion d’un utilisateur
- Simplification des qualifications lors de mises à jour : une seule qualification est nécessaire au niveau du serveur
Caractéristiques générales du logiciel

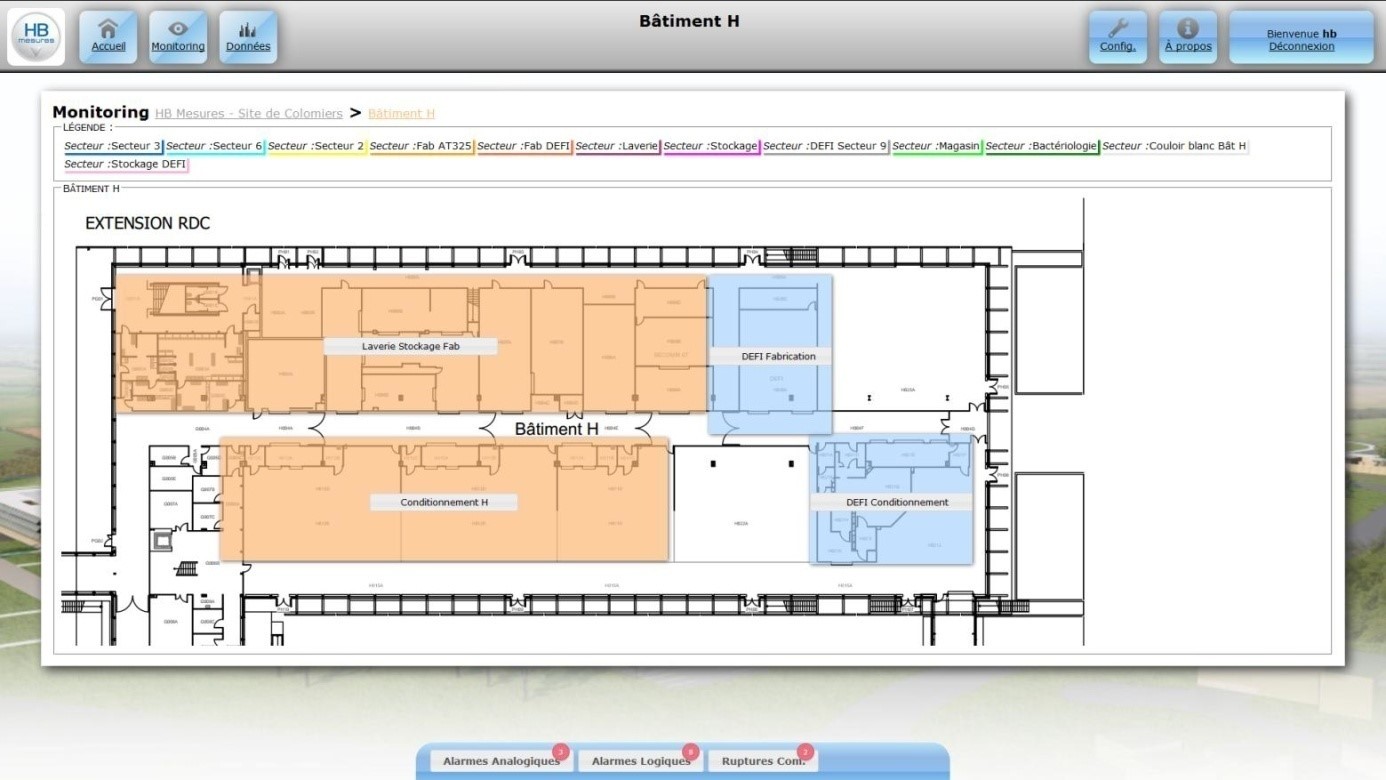

Zoom sur un bâtiment

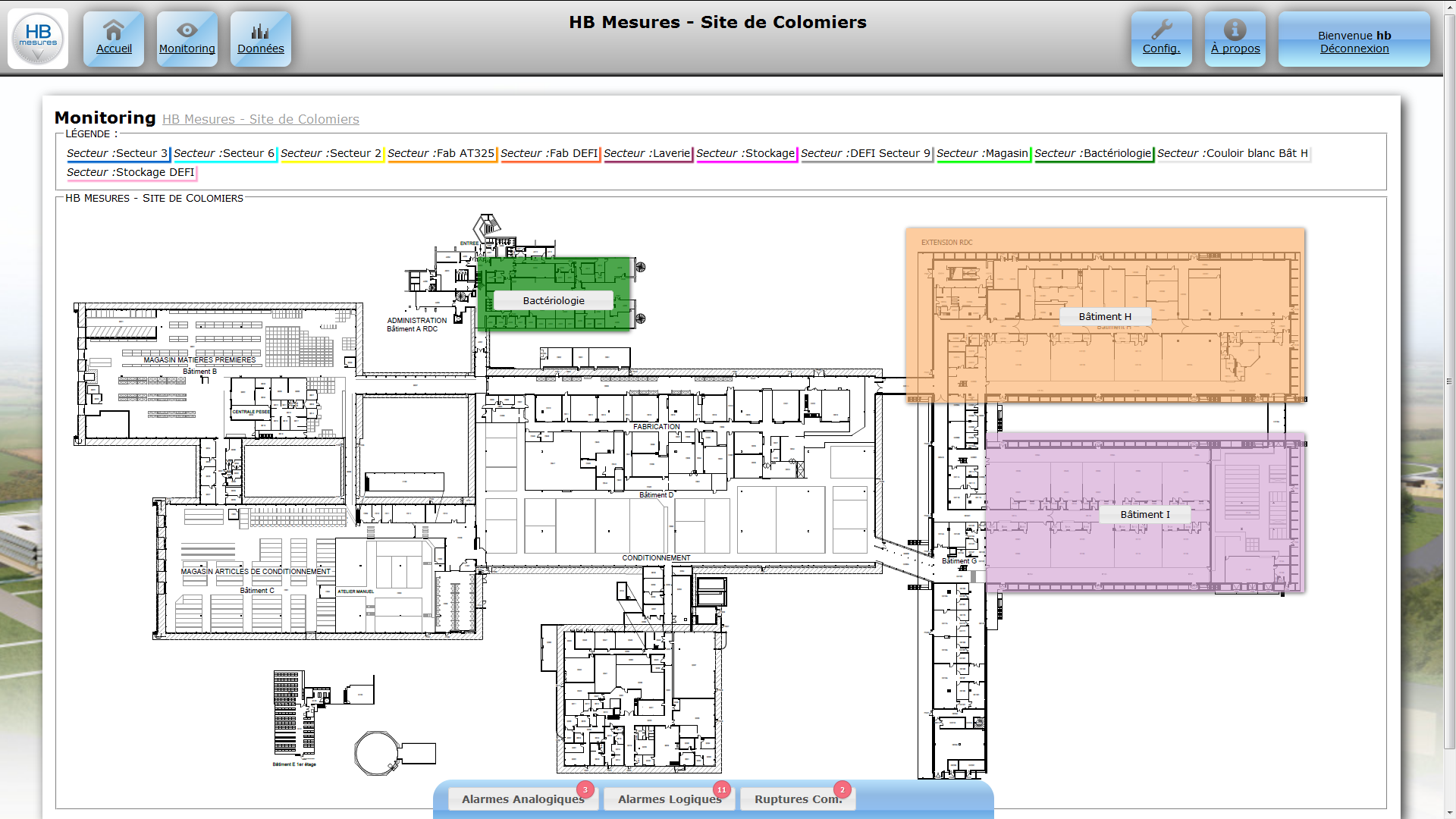

Plan général du site

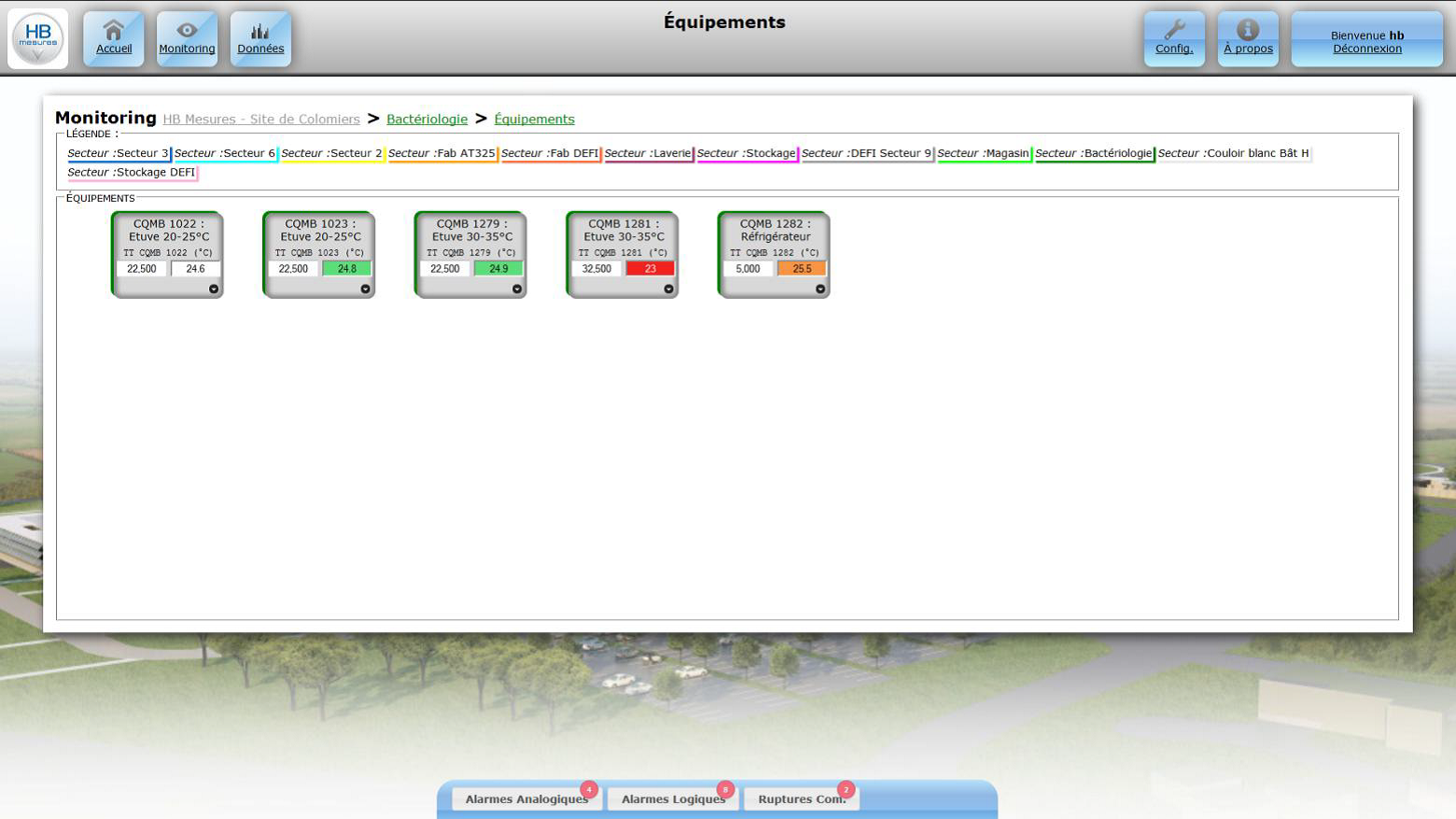

Zoom sur une pièce

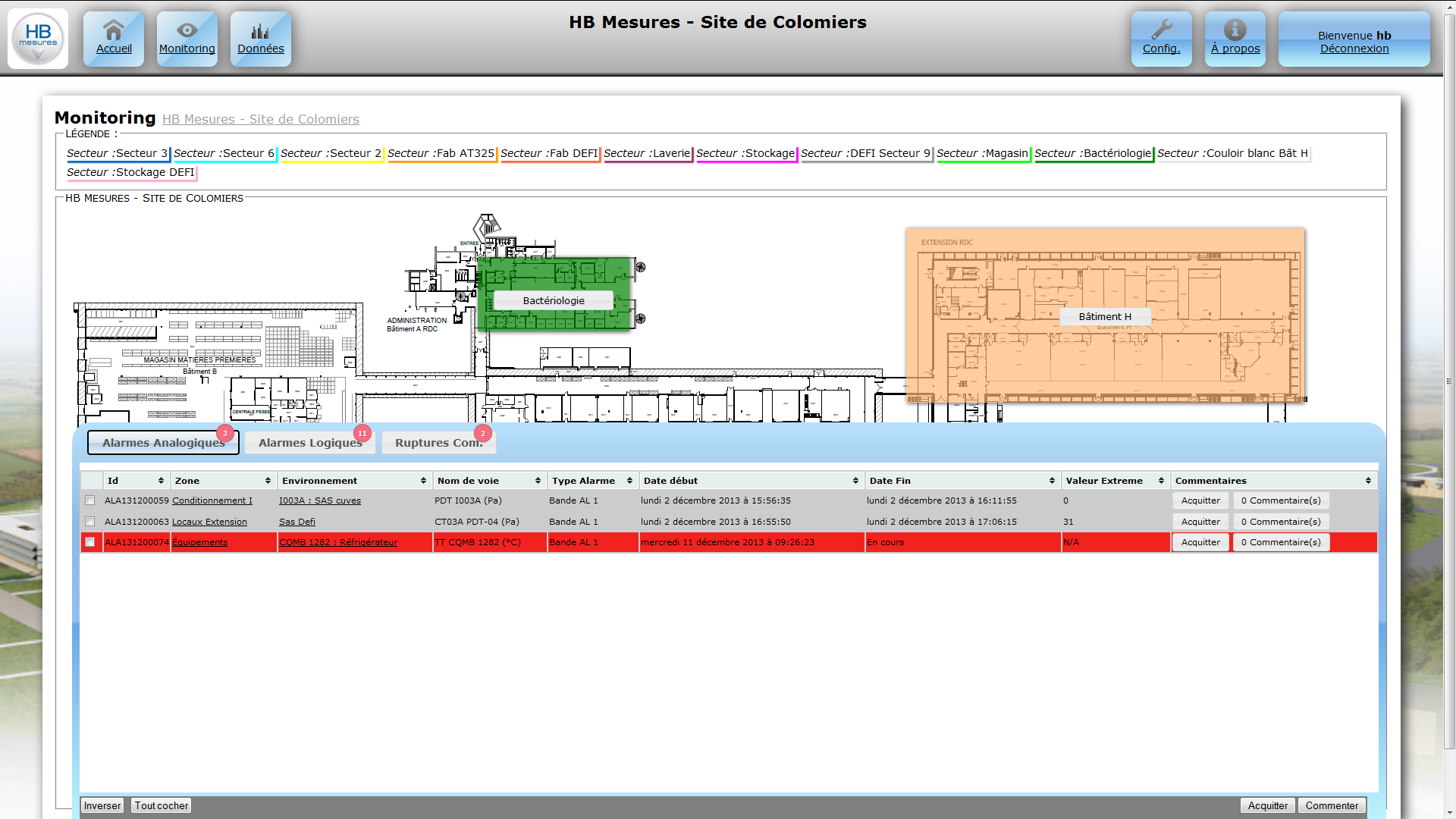

Visualisation des alarmes analogiques depuis la vue générale
Présentation
- Visualisation graphique et numérique des données en temps réel
- Disposition des équipements personnalisables
- Visualisation immédiate des alarmes sur la page principale du logiciel
Acquisition
- Relevé en continu des mesures définies sur chaque équipement
- Acquisition des mesures totalement indépendante de la chaîne de régulation de l’équipement
- Modification possible des offsets pour permettre une correction de la mesure
- Systèmes filaires et radio
- Compatible avec les protocoles standards de communication, notamment Modbus et Modbus/TCP
Alarmes
- 6 alarmes paramétrables par voie de mesures
- 5 types d’alarmes gérés : écart haut, écart bas, limite haute, limite basse, alarme de bande (tolérance)
- Temporisation des alarmes permettant de filtrer une perturbation de courte durée
- Activation / inhibition des alarmes programmables au moyen d’un calendrier hebdomadaire
- Report des alarmes par téléphone et/ou mail
- Déclenchement de voyant sonore et/ou lumineux
- Détection et enregistrement des incidents systèmes : mise hors tension des modules, défaut de communication, défaut d’autonomie…
- Rapport précisant l’ensemble des alarmes survenues pour chaque équipement, la durée totale en alarme et les conditions (consignes, seuils…) définies sur cette période
Enregistrement et exploitation des données
- Enregistrement automatique à une fréquence réglable par l’utilisateur, historisé sur plusieurs années
- Enregistrements maintenus lors de l’arrêt du serveur ou lors de la configuration des modules
- Exportation des données au format Excel
- Calculs statistiques : MKT, moyenne, écart-type…

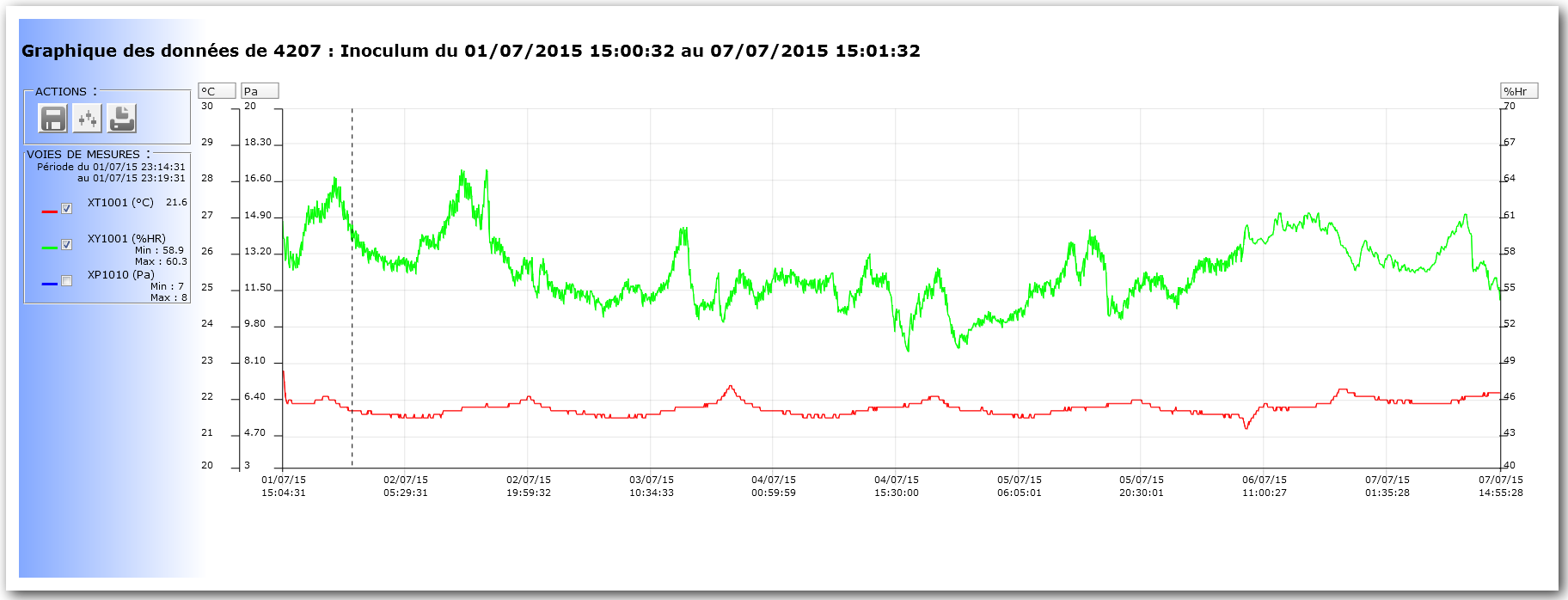

Graphique avec deux voies de mesure
Système sécurisé
- Conforme à la réglementation du 21 CFR part 11
- Traçabilité totale des événements et modifications apportées : enregistrement de la date, du paramètre concerné, du nom de l’intervenant, de l’ancienne et de la nouvelle valeur, du commentaire saisi lors de la modification
- Gestion des utilisateurs et des mots de passe en fonction de leur niveau d’accès
Sauvegarde
- Sauvegarde automatique programmable
Système totalement évolutif
Système totalement évolutif, tant au niveau du nombre d'acquisitions à réaliser qu'au niveau des fonctions souhaitées.
LOGICIEL LIVRÉ TOTALEMENT CONFIGURÉ SANS INTERVENTION INFORMATIQUE SUPPLÉMENTAIRE
